贯穿式尾灯方案

国产车规芯片方案应用-贯穿式尾灯

贯穿式尾灯设计受到了越来越多的青睐，从自主品牌到豪华品牌再到超跑品牌的汽车，都能看到它的身影，贯穿式尾灯俨然成为了汽车设计的又一个趋势。
近期有一篇关于贯穿式尾灯方案介绍的热帖被全网转发，这两年国产车规芯片异常火热，杰恒芯专注国产车规芯片代理6年，方案所涉及芯片我司均可提供支持，期待关注~

1、芯片总览

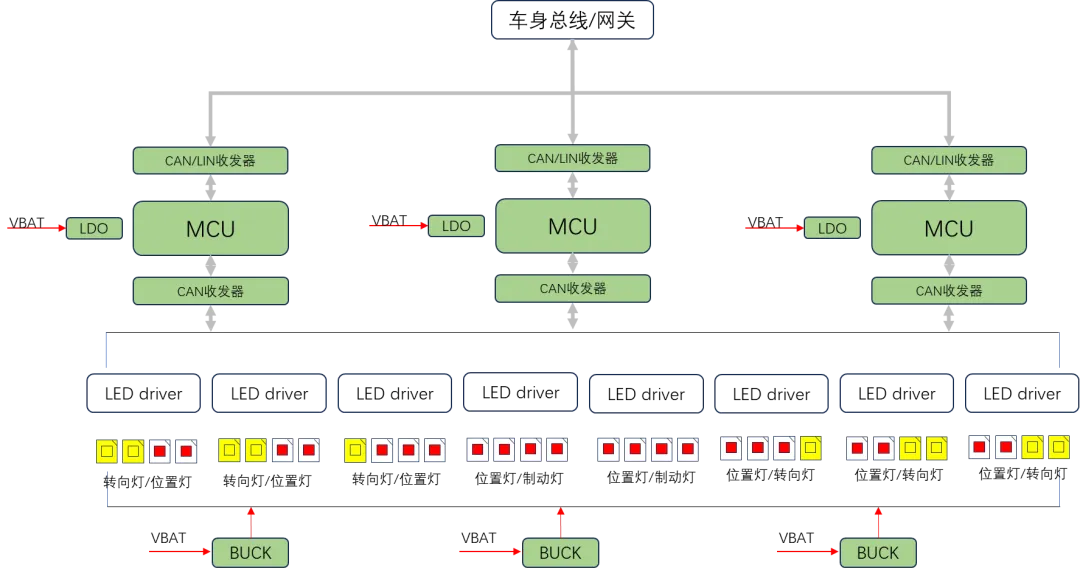

贯穿式尾灯方案框图

2、如上是目前常见的贯穿式尾灯方案：

左右固定侧分别使用一颗MCU，用于控制固定侧的转向灯、位置灯和制动灯。同时，为了降低成本，很多车厂会将位置灯和制动灯进行复用，通过配置LED驱动实现不同的电流进行功能区分。
移动侧一般使用一颗MCU，用于控制转向灯、贯穿式位置灯和制动灯。
三个MCU通过CAN总线或者LIN总线，进行车灯效果的同步，以及和车身其它ECU节点的通信。

3、从框图可以看出，贯穿式尾灯方案包含的芯片主要为如下几种：

主控芯片：M0+/M3/M4内核的MCU，主要看软件的复杂程度

杰发科技

MCU

AC7801系列
AC7811系列
AC7840x系列

电源芯片：BUCK型的DCDC和40V耐压的LDO
驱动芯片：12/16/24通道的线性恒流芯片

瓴芯电子	DCDC	LN10X63Q1系列 LN10X43Q1系列
	LDO	LN20X42Q1系列 LN20X45Q1系列
	LED驱动	LN33X61Q1系列

通信芯片：CAN、CAN-FD、LIN收发器

芯力特	CAN	SIT1050QT SIT1040QT
	CAN-FD	SIT1044QT SIT1145AQT
	LIN	SIT1021QT SIT1028QT(LIN+LDO)

3.1、主控芯片：推荐杰发科技的MCU

尾灯的主控芯片对于资源需求不高，M0/M3内核的AC7801系列/AC7811系列的MCU就可以，外设需要一路CAN，一路LIN，一路UART，1路ADC，存储需要128K Flash左右。
如果车厂需要信息安全或者功能安全，需要MCU有加密模块以及功能安全认证，和支持AutoSAR平台，那对于Flash的需求会加大很多，M4核的AC7840x系列可满足512K到1MB以及更大的Flash需求，具体看实际使用的AutoSAR基础软件需要占用多少Flash。

3.2、电源芯片：推荐瓴芯的LDO、DC-DC、LED驱动

尾灯方案中需要用到的电源芯片有两类：

降压型DC-DC(BUCK)，用于将车身电池的12V转换到8V左右，用于给LED灯珠和LED驱动供电。
LDO用于将车身电池的12V转换到5V左右，给MCU和CAN收发器供电。瓴芯LDO系列100mA到500mA产品已有大量相关应用量产经验，实现批量上车。

3.3、通信芯片：推荐芯力特的CAN/LIN收发器

贯穿式尾灯中使用的通信芯片主要是CAN、LIN收发器。

LIN收发器主要用于几个主控MCU之间通信，或者和外部ECU进行通信。
CAN收发器的使用场景有两部分，一个场景用于MCU和外部ECU的通信，还有一个场景用于MCU和LED灯驱的UART转CAN通信。
