引言
瓴芯（LEN） LN21143Q1 是一款通过AEC-Q100 Grade 1 车规认证的超低压差线性稳压器（LDO），芯片内部集成高精度基准源、误差放大器、功率管及完备保护电路，具备3V至40V超宽输入电压范围，提供3.3V、5V固定输出版本与0.6V至24V可调输出版本，可稳定输出高达300mA 的负载电流。
LN21143Q1 采用超低静态电流设计，无负载工况下静态电流低至8μA，关断电流更是小于1.5μA，完美适配电池供电与汽车电子低功耗需求。芯片内置可编程延时的电源良好（PG）指示功能，可直接驱动MCU 复位引脚，同时集成过流保护、过温关断与自动重启、内部软启动等多重保护机制，是汽车电子、工业控制等高可靠性场景的国产优选电源方案。
核心优势特点
3V~40V超宽工作电压，3.3V/5V固定输出/0.6V~24V可调输出双模式灵活配置；
车规级AEC-Q100 Grade 1认证，-40℃~150℃宽结温工作，适配车载严苛环境；
8μA超低静态电流，关断电流<1.5μA，极致低功耗适配电池供电长效续航需求；
高达300mA稳定输出电流，低压差性能优异，300mA满载下压差低至245mV；
内置可编程延时PG电源良好指示，无缝适配MCU电源时序管理与复位控制；
70dB@100Hz 高PSRR电源纹波抑制能力，大幅降低电源噪声，保障后端电路稳定运行；
全产业链国产化设计与制造，供应链自主可控，具备显著成本优势与稳定供货能力；
核心性能对标国际一线品牌，关键参数实现超越，是进口芯片国产化替代的优选方案；
超行业标准的完备测试验证，可靠性指标2倍加严于AEC-Q100标准，使用寿命超15 年；
I/O引脚高等级ESD防护，HBM±2000V、CDM±750V，强抗干扰能力适配复杂工业与车载环境；
紧凑型MSOP-EP8封装，增强型散热焊盘设计，散热性能优异，适配小型化硬件设计需求；
AEC-Q100是汽车电子委员会（AEC）制定的车用集成电路应力测试认证标准，是车载芯片进入前装市场的核心准入门槛，其中Grade 1 等级对应-40℃~125℃环境工作温度，是车载核心电子部件的主流认证要求。瓴芯 LN21143Q1 不仅全面通过AEC-Q100 Grade 1 认证，更将工作结温上限拓展至150℃，同时在 HTOL、TC、BHAST 等关键可靠性测试中，执行2倍于AEC-Q100 标准的加严测试，确保产品在车载严苛工况下的长期稳定运行。
图 1 为LN21143Q1 在车载域控制器系统中的典型应用示意图。车载12V蓄电池输入经前级防护后接入LN21143Q1，芯片输出3.3V/5V 稳定电压为MCU、CAN/PHY、传感器等外设供电，通过EN引脚实现精准电源时序控制，PG引脚直接对接MCU复位引脚实现全链路电源状态监控。芯片外围电路仅需极简的输入输出电容即可稳定工作，大幅简化系统电源设计，降低整体BOM成本。
图 1 LN21143Q1 车载域控制器典型应用示意图
应用电路

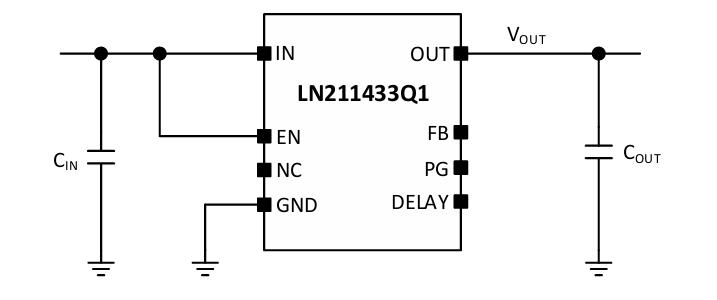

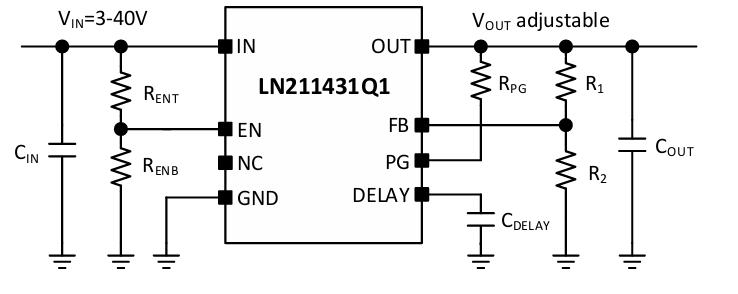

图 2 为LN21143Q1全功能典型应用电路，可通过外接电阻分压灵活配置可调输出电压，通过DELAY引脚外接电容实现PG延时可编程，EN引脚可通过电阻分压实现可编程输入欠压锁定（UVLO），适配各类复杂的电源管理需求；同时提供极简外围的最小应用电路，固定输出版本无需外接反馈电阻，仅需输入输出电容即可实现稳定输出，完美适配小型化、低成本的硬件设计需求。
图 2 LN21143Q1 全功能应用电路与最小系统电路
应用领域
车载座舱 / ADAS 域控制器
汽车车灯 / 车身控制模块
车载 BMS 电池管理系统
工业控制与自动化设备
电池供电便携系统
安防监控与智能终端

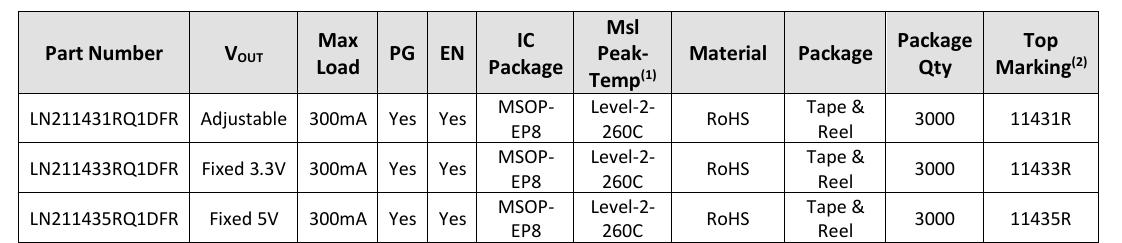

产品信息：
瓴芯电子科技（无锡）有限公司是国内专注于车规级模拟芯片研发与产业化的高新技术企业，公司以“质量为基、创新为本”为核心理念，深耕车规级模拟芯片市场，构建了从芯片定义、设计、验证、生产到客户服务的全流程车规体系，先后通过ISO 9001、IATF 16949质量管理体系认证，以及ISO 26262 ASIL D最高等级功能安全流程认证。
